Serie CM

(patente internacional)

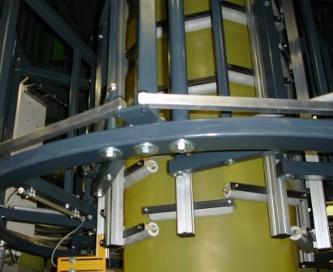

·  Estructura mecánica independiente del tipo de guía.

Facíl cambio de guía en cualquier momento, como cambiar de casquillos a cilindros.

·  Guía modular. Las guías son montadas en módulos, no

como brazos. El módulo está montado con dos roscas. Si

las exigencias cambian, se puede con sencillez cambiar

el módulo, igual que comprar un aparato totalmente nuevo.

El cambio se hace en 30 minutos.

·  Niveles de guía: los módulos llevan las guías en niveles,

en número de 2-3-4-5-6-7-8 según necesidad.

·  Precisión al centro exacta! Las guías trabajan siempre en

octogonal / 90° al centro. Es importante para alcanzar

una velocidad superior. Con una cesta CM se puede

mejorar como +5/10%

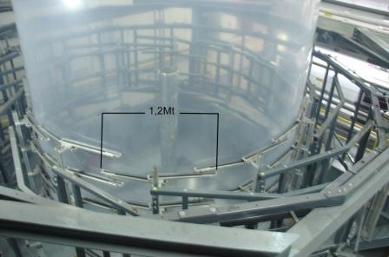

·  El batiente que lleva las guías es bastante corto, menor

del radio. Esto ayuda mucho a la rigidez del sistema y permite tamaños gigantes. La burbuja guiada máxima existente, está guiada con una cesta CM.

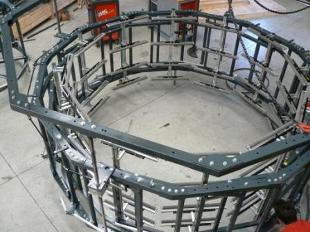

·  La geometría de los pivotes utiliza un esquema con

múltiplos de 3 porqué 3 es el sistema correcto de sujetar

un circulo. Según los tamaños, hay 6 / 9 / 12 árboles.

·  Dimensiones: CM090-110-130-160-180-200-230-250-280

320-360-400-440-500-550-650-750-850-950-11Mt 12Mt

Bmec c/o Sanplast - Busto Arsizio / Italy T. +39 0331-340523  F. +39 0331-354588  email: ctc@bmec.eu  web: www.bmec.eu

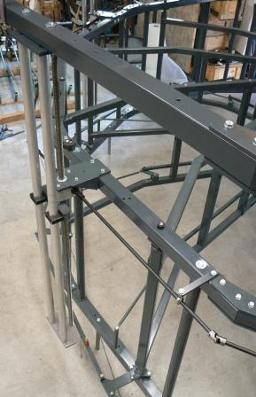

RV4 / RV6

El sistema de regulación vertical con reenvios es el más

eficaz. Utiliza 4 reenvios mecánicos. La parte inferior de la

cesta queda totalmente “libre” para los sensores. La transmisión

utiliza varillas y cardanes de acero, no cadenas. Con las cestas

grandes y con un transporte en secciones, la instalación queda

muy sencilla.



RVQ

En las dimensiones CM hasta el tamaño 2600 se puede utilizar

la forma tradicional cúbica. Hemos dado mucha importancia a la

precisión de los soportes mecánicos, ejemplo corregir el balanceo molesto como ¥. Hemos colocado el motor en posición protegida, bajo el marco superior. De esta forma la parte superior queda libre y se puede utilizar para colocar opciones como sensores o el control de espesor, etc.

RV3-RV4

RVQ
